Новое поколение многофункциональных стационарных ультразвуковых сканеров EVORAY высокого класса серии USS

Введение

В эпоху стремительного развития медицинских технологий особое значение приобретают системы нового поколения, построенные на инновационных платформах обработки данных.

Российский рынок ультразвуковой диагностики переживает качественные изменения.
Компания EVORAY представляет на российском рынке цифровые цветные допплеровские ультразвуковые системы нового поколения USS 20, USS 40 и USS 60.

Области клинического применения универсальных сканеров EVORAY:

1. Исследование органов брюшной полости и забрюшинного пространства (печень, почки, селезенка, желудок и кишечник, поджелудочная железа, мочевой пузырь, желчный пузырь…)
2. Сосудистые исследования
3. Исследование структуры и функции сердца (эхокардиография)
4. Акушерство и гинекология
5. Исследования малых и поверхностных органов (щитовидная железа, лимфатические узлы…)
6. Исследование мягких тканей, мышц, сухожилий, связок
7. Исследование нервной системы
8. Исследование головного мозга
9. Исследование плевральной полости

Сканеры EVORAY  оснащены комплексом современных программных режимов и интеллектуальных функций, разработанных для повышения точности диагностики и оптимизации рабочего процесса. Данные системы разработаны на базе инновационной вычислительной платформы uSEED.

Инновационная платформа uSeed - точность диагностики и измерений.

Детально рассмотрим инновационную платформу uSEED (Ultrasound Seed Platform), её архитектурные особенности и клиническое значение, реализованной на ультразвуковых сканерах EVORAY. Рассмотрим ее преимущества перед традиционными платформами.

Платформа uSeed представляет собой принципиально новый подход к обработке ультразвуковых данных, базирующийся на концепции метаданных формирования луча (metadata beamforming). В отличие от традиционных систем, где обработка происходит последовательно с потерей значительной части акустической информации, uSeed сохраняет все данные в виде метаданных, что обеспечивает возможность постобработки без потери качества и открывает новые горизонты для клинической диагностики.

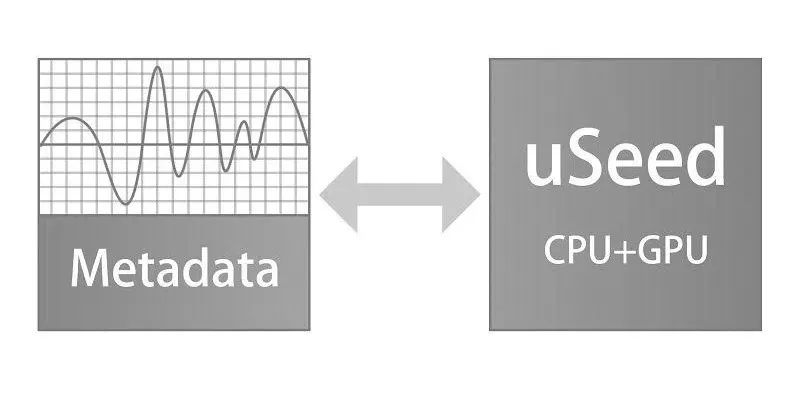

Архитектура платформы uSeed с гетерогенными вычислениями

Формирование изображений происходит с использованием пользовательских метаданных. Изображения в платформе uSeed сохраняются в виде метаданных для последующей обработки с использованием технологии параллельных вычислений CPU + GPU. Многократно повышена производительность системы и частота кадров при формировании изображений.

Система метаданных - уникальная особенность платформы uSeed, позволяющая сохранять все изображения в виде метаданных для последующей постобработки. Это означает, что врач может возвращаться к любому сохраненному изображению и применять различные алгоритмы обработки без потери качества исходных данных.

Принципиальные отличия от традиционных платформ

Концепция метаданных против традиционного подхода

Традиционные ультразвуковые системы обрабатывают данные последовательно, что приводит к потере значительной части акустической информации. Платформа uSEED кардинально изменяет этот подход, используя метаданные для сохранения всей доступной информации об ультразвуковом сигнале.

Этот подход обеспечивает несколько критических преимуществ:

• Полное сохранение акустической информации - вся информация о возвращающихся эхо-сигналах сохраняется в метаданных без потерь
• Возможность ретроспективной обработки - врач может возвращаться к сохраненным изображениям и применять различные алгоритмы обработки
• Динамическая оптимизация параметров - возможность изменения параметров визуализации постфактум без потери качества данных
• Адаптивная обработка - система может автоматически подстраивать параметры обработки под конкретные клинические задачи

Преимущества гетерогенной архитектуры

Платформа uSEED демонстрирует значительные улучшения производительности

• Увеличение вычислительной скорости на 30% по сравнению с предыдущими поколениями
• Улучшение эффективности теплоотдачи на 50%, что обеспечивает более стабильную работу при длительном использовании
• Снижение энергопотребления благодаря оптимизированному распределению задач между различными процессорными элементами

Технологии и режимы, реализованные на сканерах EVORAY

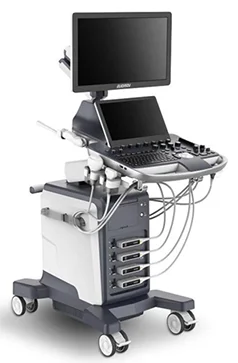

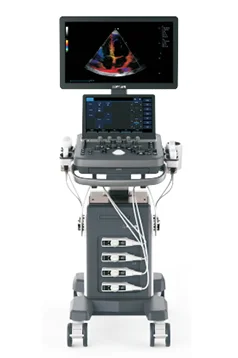

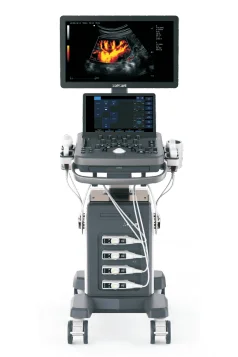

Мы рассмотрели платформу, на которой работают сканеры EVORAY USS 20, USS 40, USS 60, ее преимущества.

Теперь познакомимся с основными режимами, которые реализованы в сканерах EVORAY и которые будут доступны врачам при повседневной работе для получения качественной визуализации.

Основные режимы сканирования

1. B-режим (Brightness Mode)
   Отображает двухмерное серошкальное изображение тканей.
   Применение: базовая анатомическая визуализация любых органов и структур, оценка эхоструктуры, контуров и топографии.
2. 2B/4B-режим (двухоконный/четырёхоконный)
   Позволяет одновременно выводить два или четыре независимых изображения в B-режиме.
   Применение: сравнение симметричных анатомических структур (например, обе доли щитовидные железы), оценка динамики (порядок до/после контрастирования), образовательные цели.
3. M-режим (Motion Mode)
   Фиксирует движение тканей вдоль одной линии сканирования в виде графика изменений эхосигнала во времени.
   Применение: оценка движения клапанов сердца, измерение толщины и сокращения стенок желудочков, определение частоты сердечных сокращений.
4. AMM (Anatomical M-mode)
   размещает до трёх линий под любым углом для анализа движений тканей сердца
   Применение: анализ динамики движения сердечной мышцы
5. CM-режим (Color M-mode)
   Цветовое допплеровское картирование в режиме M-режима.
   Применение: одновременный анализ скорости движения потоков кровообращения и структуры, например, скорость потока через митральный клапан в динамике.

Доплеровские режимы

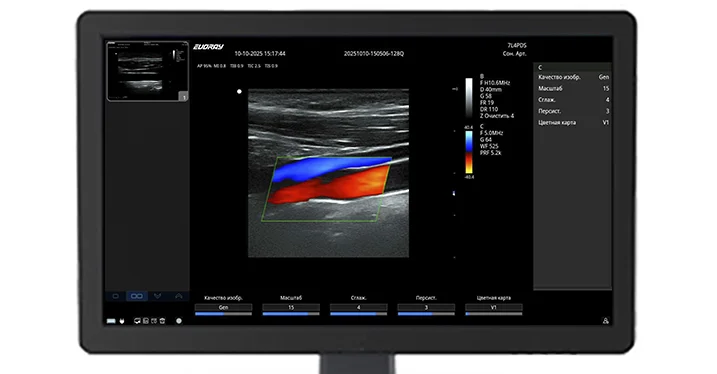

7. CDFI (Color Doppler Flow Imaging)
   Отображение направления и скорости кровотока цветом: красный — к датчику, синий — от датчика.
   Применение: оценка регургитаций клапанов, выявление стенозов, анализ перфузии органов.
8. PDI (Power Doppler Imaging)
   Энергетический допплер: чувствителен к малым скоростям и мелким сосудам, отображает интенсивность сигнала.
   Применение: выявление васкуляризации опухолевых и воспалительных очагов, мелких сосудистых сетей.
9. DPDI (Directional Power Doppler Imaging)
   Совмещает особенности PDI с указанием направления кровотока.
   Применение: дифференциация артериального и венозного кровотока в микроциркуляции.
10. PW (Pulsed-Wave Doppler)
    Импульсно-волновой допплер: выбор глубины (гейт) для спектрального анализа кровотока.
    Применение: точные измерения пиковой и конечной диастолической скорости, расчёт индекса резистентности (RI), пульсационного индекса (PI) и т.д.
11. CW (Continuous-Wave Doppler)
    Непрерывно-волновой допплер: фиксирует высокоскоростные потоки без ограничения глубины.
    Применение: оценка скорости кровотока в узких или стенозных клапанных участках (например, при митральном или аортальном стенозе).
12. TDI (Tissue Doppler Imaging)
    Тканевой допплер: регистрация скоростей движения миокарда в цвете и спектре.
    Применение: анализ регионарной сократимости, диагностика диссинхроний и ранней ишемии миокарда.

Автоматизированные измерения и специальные режимы

1. 1. IMT (Intima-Media Thickness)
   Автоматический расчёт толщины комплекса «интима-медиа» сонных артерий.
   Значение: ранняя диагностика атеросклероза и оценка риска сердечно-сосудистых заболеваний.
2. Auto EF (Ejection Fraction)
   Автоматический расчёт фракции выброса левого желудочка на основе контурной сегментации.
   Значение: быстрый скрининг сократительной функции при сердечной недостаточности и остром коронарном синдроме.
3. Pelvic Floor Measurement
   Комплексная оценка состояния и функции мышц тазового дна: толщины, эластичности, динамики при напряжении.
   Значение: диагностика пролапса органов малого таза, контроль эффективности реабилитации после операций.
4. Smart OB
   Автоматическое измерение основных биометрических параметров плода: бицифеморальный размер (BPD), окружность головы (HC), окружность живота (AC), длина бедренной кости (FL) и др.
   Значение: ускорение пренатального скрининга, повышение точности гестационных расчётов.
5. Auto NT
   Автоматическое измерение воротникового пространства плода (nuchal translucency).
   Значение: ключевой скрининговый маркер хромосомных аномалий (синдром Дауна).
6. 3D/4D-режим
   Трёх- и четырёхмерная реконструкция с отображением объёмного изображения в реальном времени.
   Значение: оценка лицевых и скелетных аномалий плода, 3D-визуализация клапанов сердца, суставов.
7. ZLive
   Режим виртуального источника света: объёмное рендеринг-освещение 3D-объектов.
   Значение: улучшенная пространственная ориентация поверхностных объектов (лицо плода, суставы).
8. EFOV (Extended Field of View)
   Расширенное поле обзора за счёт склейки продольных срезов.
   Значение: получение единого изображения длинных структур (сухожилия, сосуды), удобное документирование.
9. Panoramic
   Панорамное сканирование в любых режимах для получения широкого обзора.
   Значение: анализ больших областей (эластика мышц, ширина печени).
10. zonElast
    Компрессионная эластография: оценка упругости тканей на основе цветового картирования.
    Значение: диагностика фиброза печени, опухолевых уплотнений молочной и щитовидной желез, выбор зоны биопсии.
11. SCI (Spatial Compound Imaging)
    Пространственное компаундирование: многолучевая апертура для сглаживания артефактов.
    Значение: уменьшение теней костей и газа, однородное изображение паренхимы.
12. FCI (Frequency Compound Imaging)
    Частотное компаундирование: суммирование изображений на разных частотах.
    Значение: оптимальный баланс между глубиной и разрешением для различных тканей.
13. ZClear
    Адаптивное подавление зернистости при сохранении краёв.
    Значение: повышение контрастности мелких структур и сосудов.
14. PIHI (Pulse Inverse Harmonic Imaging)
    Импульсная инверсная гармоническая визуализация: улучшенный второй гармонический режим.
    Значение: повышенная четкость паренхимы, оптимально для печени и почек.
15. THI (Tissue Harmonic Imaging)
    Тканевая гармоника: регистрация гармоник фундаментального сигнала.
    Значение: снижение боковых лепестков, улучшенная чёткость при глубоком сканировании.
16. TSI (Tissue Specific Imaging)
    Тканеспецифичная оптимизация параметров сканирования.
    Значение: готовые решения для различных видов тканей: для печени, молочной железы, щитовидной железы и т.д. с оптимальными фильтрами и частотами.
17. Contrast-Enhanced Ultrasound (CEUS)
    Программное обеспечение для работы с контрастными УЗ-агентами.
    Значение: оценка микроциркуляции, дифференциация доброкачественных и злокачественных очагов в печени и поджелудочной.
18. HR-Flow
    Визуализация кровотока с улучшением пространственным разрешением и детализацией.
    Значение: оценка ангиогенеза опухолей, мелких сосудистых мальформаций.
19. zMicroFlow
    Технология высокой чувствительности для визуализации очень мелких кровеносных сосудов и низкоскоростного кровотока, улучшая диагностику микроциркуляторных нарушений.
20. PW Auto-Envelop and Calculation
    Автоматическое оконтуривание спектра PW-допплера и расчёт PI, RI, PSV, EDV и др.
    Значение: стандартизированная оценка сосудистых параметров.
21. zWorkFlow (Customized Workflow)
    Набор встроенных протоколов и пресетов с возможностью редактирования и создания собственных сценариев исследования.
    Значение: ускорение работы, стандартизация отчётности, адаптация под требования клиники.

Специализированные клинические измерения

Системы EVORAY поддерживают более 200 специализированных измерений для различных клинических применений, напр.:

Акушерство и гинекология:

• Биометрия плода (BPD, HC, AC, FL, и др.)
• Расчет предполагаемой массы плода по различным формулам
• Измерения фолликулов (до 16 фолликулов)
• Объемные измерения матки и яичников

Кардиология:

• Линейные измерения камер сердца
• Площади камер по различным методикам
• Расчет массы миокарда левого желудочка
• Допплеровские измерения скоростей потоков

Абдоминальная диагностика:

• Объемы паренхиматозных органов
• Измерения сосудистых структур
• Специализированные урологические измерения

Некоторые клинические применения систем EVORAY

Абдоминальная диагностика

• Печень: оценка паренхимы, выявление очаговых изменений,
• Желчный пузырь: диагностика холелитиаза, холецистита, полипоза
• Поджелудочная железа: выявление панкреатита, объемных образований
• Почки: оценка размеров, структуры, выявление конкрементов, кист
• Селезенка: оценка размеров и структуры
• и др.

Гинекология и акушерство

• Трансабдоминальная гинекология: оценка матки и придатков
• Трансвагинальные исследования: детальная оценка эндометрия, яичников
• Акушерство: биометрия плода, 3D/4D визуализация, допплерография маточно-плацентарного кровотока
• Фолликулометрия: мониторинг овуляции, ЭКО-программы
• и др.

Кардиология

• Эхокардиография: оценка систолической и диастолической функции
• TDI (Tissue Doppler Imaging): количественная оценка движения миокарда
• AMM (Anatomical M-Mode): расширенные возможности М-режима
• и др

Сосудистая диагностика

• Дуплексное сканирование: оценка кровотока
• Автоматическое измерение IMT: скрининг атеросклероза
• Цветовое допплеровское картирование: исследование кровотока
• и др

Поверхностные структуры

• Щитовидная железа: оценка размеров, структуры, васкуляризации
• Молочные железы: скрининг и диагностика образований
• Мошонка: диагностика заболеваний яичек
• Мягкие ткани: выявление объемных образований
• и др

Мышечно-скелетная система

• Суставы: диагностика патологии мягкотканных структур
• Мышцы и сухожилия: выявление разрывов, воспалительных изменений
• Периферические нервы: диагностика туннельных синдромов
• И др.

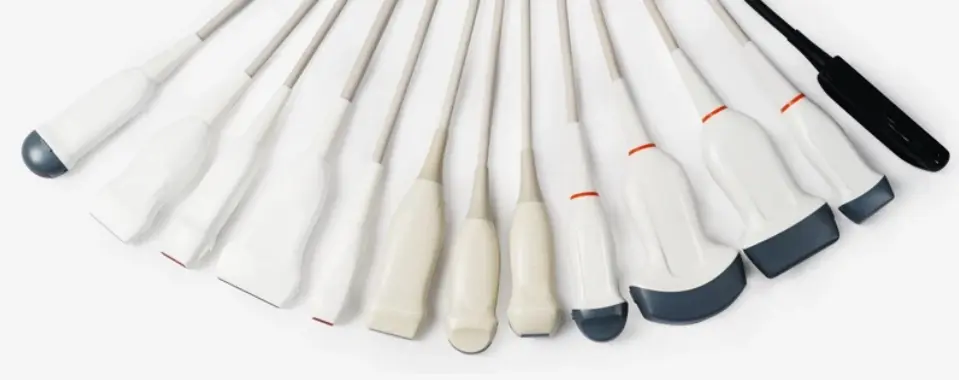

Обширный ассортимент широкополосных многочастотных датчиков

Сканеры EVORAY оснащаются широким ассортиментом датчиков:

• конвексные
• линейные
• секторно-фазированные
• внутриполостные
• микроконвексные
• объемные
• педиатрические

Преимущества сканеров EVORAY на платформе uSEED в клинической практике

Улучшение качества диагностики

1. Снижение количества артефактов благодаря технологиям SRI и SCI
2. Повышение контрастности изображения через гармонические режимы
3. Адаптивная оптимизация под конкретные клинические задачи
4. Ретроспективная обработка для пересмотра сложных случаев

Повышение эффективности работы врача

1. Автоматизированные измерения сокращают время исследования

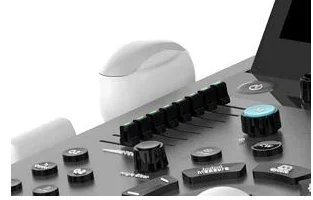

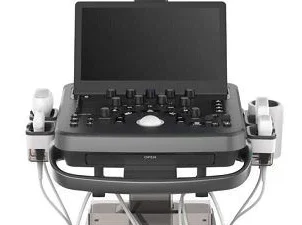

2. Интуитивный интерфейс с сенсорным управлением
3. Быстрое переключение между режимами благодаря оптимизированной архитектуре
4. Расширенные возможности постобработки изображений

Экономические преимущества

1. Энергоэффективность платформы uSEED снижает эксплуатационные расходы
2. Надежность оборудования благодаря улучшенной системе охлаждения
3. Возможность обновления ПО без замены оборудования
4. Универсальность применения в различных клинических областях

Будущие перспективы развития сканеров EVORAY на платформе uSEED

Интеграция искусственного интеллекта

Архитектура платформы uSEED с её мощными GPU-ресурсами идеально подходит для интеграции алгоритмов машинного обучения

• Автоматическое распознавание патологий
• Интеллектуальная оптимизация параметров сканирования
• Предиктивная диагностика

Телемедицинские возможности

Поддержка современных протоколов передачи данных открывает перспективы для:

• Удаленного консультирования
• Образовательных программ

Заключение

В статье рассмотрены ключевые достоинства универсальных ультразвуковых цветных допплеровских систем EVORAY USS 20, USS 40, USS 60. Именно по этим причинам закупка систем EVORAY USS 20, USS 40, USS 60 становится стратегически правильным решением для современных медицинских учреждений.
