Новое поколение многофункциональных портативных ультразвуковых сканеров EVORAY среднего класса серии USP

Введение

За последние 5 лет объём исследований лучевой диагностики в России вырос примерно на 16% — с 282 до 326 млн исследований в год. Существенную долю этого объёма составляют ультразвуковые исследования: около 35% всех исследований приходится на УЗИ, что делает метод одним из наиболее востребованных в стране.

На практике врачу УЗ-диагностики важно иметь не только стационарный сканер в кабинете. Портативный УЗ-аппарат всё чаще становится рабочим инструментом в отделениях экстренной помощи, анестезиологии и реанимации, а также при выездных обследованиях. В этих сценариях на первый план выходят не только качество визуализации и наличие автоматизированных функций, но и мобильность: компактность, быстрый запуск, автономная работа и возможность закрывать разные клинические задачи одним устройством.

Линейка портативных аппаратов Evoray USP разработана именно с учётом таких условий работы — как решение для тех случаев, когда врачу нужно быстро получить информативную картину и принять клиническое решение вне стандартного кабинета УЗИ.

Области клинического применения универсальных сканеров EVORAY:

• Акушерство;
• Гинекология;
• Исследования брюшной полости;
• Педиатрия;
• Малые органы (щитовидная и паращитовидная железы, яички, простата, молочная железа, околоушная железа и лимфа);
• Ортопедия;
• Кардиология;
• Сосудистая система;
• Урология;
• Нервная система.

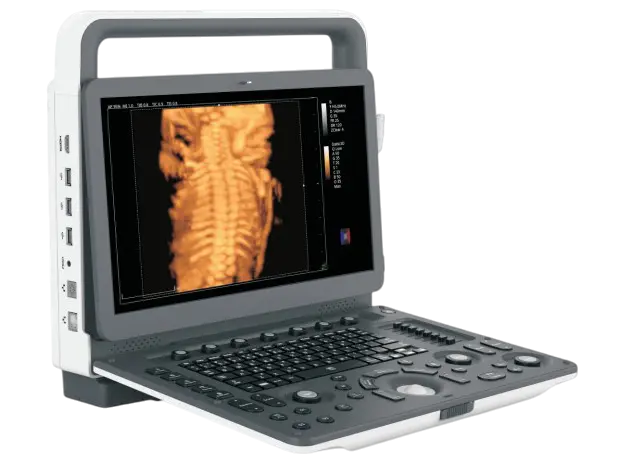

Эргономичный дизайн сканеров EVORAY обеспечивает удобство в повседневной работе:

Сканеры EVORAY оснащены комплексом современных программных режимов и интеллектуальных функций, разработанных для повышения точности диагностики и оптимизации рабочего процесса. Данные системы разработаны на базе инновационной вычислительной платформы uSEED.

Инновационная платформа uSEED: основа точной визуализации и измерений на УЗ-сканерах EVORAY

Платформа uSEED (Ultrasound Seed Platform) — технологическая база, на которой построена обработка сигнала и формирование изображения в ультразвуковых сканерах EVORAY. Её ключевая идея — не просто «собрать картинку здесь и сейчас», а сохранить максимум исходной ультразвуковой информации, чтобы врач получал более стабильную визуализацию, точные измерения и дополнительные возможности анализа.

Что отличает uSEED от классического подхода

В традиционных ультразвуковых системах сигнал проходит последовательную цепочку обработки: часть данных «сворачивается» в финальное изображение, и дальше работать можно уже только с тем, что осталось на экране.

В uSEED применяется подход metadata beamforming: система сохраняет расширенное количество данных (метаданные), то есть «цифровой слепок» ультразвукового сигнала, на основе которого изображение можно формировать и улучшать более гибко. Для врача это означает: меньше зависимости от случайных факторов исследования (угол, давление датчика, дыхание, временные ограничения) и больше управляемости результатом. Изображения на платформе uSeed сохраняются в виде метаданных для последующей обработки с использованием технологии параллельных вычислений CPU + GPU.

Архитектура платформы uSeed с гетерогенными вычислениями

Клиническая значимость (практическая польза для врача):

• Больше информации в изображении - за счёт сохранения исходных данных система может точнее «собирать» визуализацию, особенно в сложных условиях (пациенты с высоким ИМТ, отёки, метеоризм).
• Постобработка без потери качества - можно возвращаться к сохранённым данным и применять дополнительные алгоритмы улучшения визуализации.
• Более предсказуемые измерения - стабильнее контуры, меньше шумов и артефактов - проще производить измерения, удобнее динамическое наблюдение.
• Адаптация под задачу - платформа позволяет гибко оптимизировать параметры визуализации под конкретный клинический сценарий (сосуды, мягкие ткани, абдоминальные исследования, поверхностные структуры и т.д.).

Преимущества архитектуры с параллельной обработкой данных

Платформа uSEED демонстрирует значительные улучшения производительности

• Увеличение вычислительной скорости на 30% по сравнению с предыдущими поколениями
• Улучшение эффективности теплоотдачи на 50%, что обеспечивает более стабильную работу при длительном использовании
• Снижение энергопотребления благодаря оптимизированному распределению задач между различными процессорными элементами

Технологии и режимы, реализованные на сканерах EVORAY

Мы разобрали инновационную платформу uSEED, на которой работают портативные сканеры EVORAY USP. Далее мы перейдем к прикладной части — режимам и технологиям, которые врач использует ежедневно: какие инструменты оптимизации изображения доступны, как реализованы допплеровские режимы, автоматические измерения и функции улучшения визуализации в реальной практике.

Основные режимы сканирования

1. B-режим (Brightness Mode)
   Отображает двухмерное серошкальное изображение тканей.
   Применение: базовая анатомическая визуализация любых органов и структур, оценка эхоструктуры, контуров и топографии.
2. 2B/4B-режим (двухоконный/четырёхоконный)
   Позволяет одновременно выводить два или четыре независимых изображения в B-режиме.
   Применение: сравнение симметричных анатомических структур (например, обе доли щитовидные железы), оценка динамики (порядок до/после контрастирования), образовательные цели.
3. M-режим (Motion Mode)
   Фиксирует движение тканей вдоль одной линии сканирования в виде графика изменений эхосигнала во времени.
   Применение: оценка движения клапанов сердца, измерение толщины и сокращения стенок желудочков, определение частоты сердечных сокращений.
4. AMM (Anatomical M-mode)
   размещает до трёх линий под любым углом для анализа движений тканей сердца. Применение: анализ динамики движения сердечной мышцы
5. CM-режим (Color M-mode)
   Цветовое допплеровское картирование в режиме M-режима.
   Применение: одновременный анализ скорости движения потоков кровообращения и структуры, например, скорость потока через митральный клапан в динамике.

Доплеровские режимы

1. CDFI (Color Doppler Flow Imaging)
   Отображение направления и скорости кровотока цветом: красный — к датчику, синий — от датчика.
   Применение: оценка регургитаций клапанов, выявление стенозов, анализ перфузии органов.
2. PDI (Power Doppler Imaging)
   Энергетический допплер: чувствителен к малым скоростям и мелким сосудам, отображает интенсивность сигнала.
   Применение: выявление васкуляризации опухолевых и воспалительных очагов, мелких сосудистых сетей.
3. PW (Pulsed-Wave Doppler)
   Импульсно-волновой допплер: выбор глубины (гейт) для спектрального анализа кровотока.
   Применение: точные измерения пиковой и конечной диастолической скорости, расчёт индекса резистентности (RI), пульсационного индекса (PI) и т.д.
4. CW (Continuous-Wave Doppler)
   Непрерывно-волновой допплер: фиксирует высокоскоростные потоки без ограничения глубины.
   Применение: оценка скорости кровотока в узких или стенозных клапанных участках (например, при митральном или аортальном стенозе).
5. TDI (Tissue Doppler Imaging)
   Тканевой допплер: регистрация скоростей движения миокарда в цвете и спектре.
   Применение: анализ регионарной сократимости, диагностика диссинхроний и ранней ишемии миокарда.

Автоматизированные измерения и специальные режимы

1. IMT (Intima-Media Thickness)
   Автоматический расчёт толщины комплекса «интима-медиа» сонных артерий.
   Значение: ранняя диагностика атеросклероза и оценка риска сердечно-сосудистых заболеваний.
2. 3D/4D-режим
   Трёх- и четырёхмерная реконструкция с отображением объёмного изображения в реальном времени.
   Значение: оценка лицевых и скелетных аномалий плода, 3D-визуализация клапанов сердца, суставов.
3. ZLive
   Режим виртуального источника света: объёмное рендеринг-освещение 3D-объектов.
   Значение: улучшенная пространственная ориентация поверхностных объектов (лицо плода, суставы).
4. EFOV (Extended Field of View)
   Расширенное поле обзора за счёт склейки продольных срезов.
   Значение: получение единого изображения длинных структур (сухожилия, сосуды), удобное документирование.
5. Panoramic
   Панорамное сканирование в любых режимах для получения широкого обзора.
   Значение: анализ больших областей (эластика мышц, ширина печени).
6. zonElast
   Компрессионная эластография: оценка упругости тканей на основе цветового картирования.
   Значение: диагностика фиброза печени, опухолевых уплотнений молочной и щитовидной желез, выбор зоны биопсии.
7. SCI (Spatial Compound Imaging)
   Пространственное компаундирование: многолучевая апертура для сглаживания артефактов.
   Значение: уменьшение теней костей и газа, однородное изображение паренхимы.
8. FCI (Frequency Compound Imaging)
   Частотное компаундирование: суммирование изображений на разных частотах.
   Значение: оптимальный баланс между глубиной и разрешением для различных тканей.
9. ZClear
   Адаптивное подавление зернистости при сохранении краёв.
   Значение: повышение контрастности мелких структур и сосудов.
10. PIHI (Pulse Inverse Harmonic Imaging)
    Импульсная инверсная гармоническая визуализация: улучшенный второй гармонический режим.
    Значение: повышенная четкость паренхимы, оптимально для печени и почек.
11. THI (Tissue Harmonic Imaging)
    Тканевая гармоника: регистрация гармоник фундаментального сигнала.
    Значение: снижение боковых лепестков, улучшенная чёткость при глубоком сканировании.
12. TSI (Tissue Specific Imaging)
    Тканеспецифичная оптимизация параметров сканирования.
    Значение: готовые решения для различных видов тканей: для печени, молочной железы, щитовидной железы и т.д. с оптимальными фильтрами и частотами.
13. HR-Flow
    Визуализация кровотока с улучшением пространственным разрешением и детализацией.
    Значение: оценка ангиогенеза опухолей, мелких сосудистых мальформаций.
14. PW Auto-Envelop and Calculation
    Автоматическое оконтуривание спектра PW-допплера и расчёт PI, RI, PSV, EDV и др.
    Значение: стандартизированная оценка сосудистых параметров.
15. zWorkFlow (Customized Workflow)
    Набор встроенных протоколов и пресетов с возможностью редактирования и создания собственных сценариев исследования.
    Значение: ускорение работы, стандартизация отчётности, адаптация под требования клиники.

Некоторые клинические применения систем EVORAY

Абдоминальная диагностика

• Печень: оценка паренхимы, сосудов, выявление очаговых изменений,
• Желчный пузырь: диагностика холелитиаза, холецистита, полипоза
• Поджелудочная железа: выявление панкреатита, объемных образований
• Почки: оценка размеров, структуры, выявление конкрементов, кист
• Селезенка: оценка размеров и структуры

И другие

Гинекология и акушерство

• Трансабдоминальная гинекология: оценка матки и придатков
• Трансвагинальные исследования: детальная оценка эндометрия, яичников
• Акушерство: биометрия плода, 3D/4D визуализация, допплерография маточно-плацентарного кровотока
• Фолликулометрия: мониторинг овуляции, ЭКО-программы

И другие

Кардиология

• Эхокардиография: оценка систолической и диастолической функции
• Измерения камер сердца: линейные измерения, площадь, масса миокарда левого желудочка
• TDI (Tissue Doppler Imaging): количественная оценка движения миокарда
• AMM (Anatomical M-Mode): расширенные возможности М-режима

И другие

Сосудистая диагностика

• Дуплексное сканирование: оценка кровотока
• Автоматическое измерение IMT: скрининг атеросклероза
• Цветовое допплеровское картирование: исследование кровотока

И другие

Поверхностные структуры

• Щитовидная железа: оценка размеров, структуры, васкуляризации
• Молочные железы: скрининг и диагностика образований
• Мошонка: диагностика заболеваний яичек
• Мягкие ткани: выявление объемных образований

И другие

Мышечно-скелетная система

• Суставы: диагностика патологии мягкотканных структур
• Мышцы и сухожилия: выявление разрывов, воспалительных изменений
• Периферические нервы: диагностика туннельных синдромов

И другие

Широкий ассортимент многочастотных датчиков

Сканеры EVORAY оснащаются широким ассортиментом датчиков:

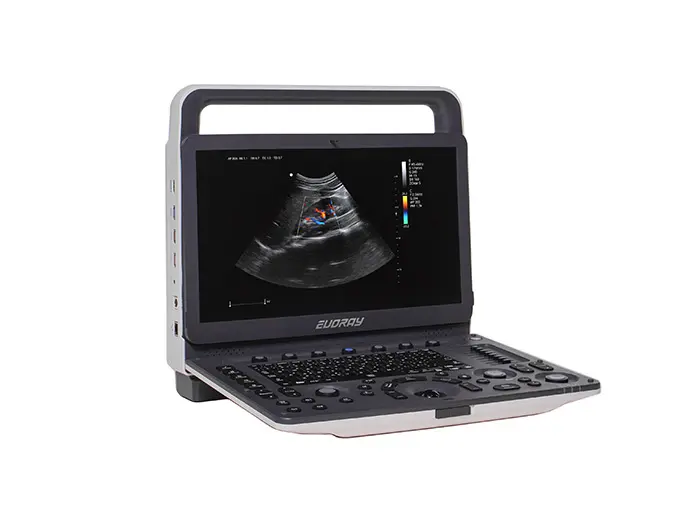

1. Датчики для Evoray USP 30:

• Датчик ультразвуковой конвексный 3C5PD: 128 эл, 1,0-7,5 МГц
• Датчик ультразвуковой линейный 7L4PD: 128 эл, 4,2-15,0 МГц
• Датчик ультразвуковой микроконвексный 6C1PD: 128 эл, 3,5-12,0 МГц
• Датчик ультразвуковой фазированный ЗР2РА: 64 эл, 1,0-6,5 МГц
• Датчик ультразвуковой фазированный 5Р1РА: 64 эл, 2,5-13,0 МГц
• Датчик ультразвуковой внутриполостной 6E1PD: 128 эл, 2,5-13,0 МГц
• Датчик ультразвуковой 4D-объемный 4V4CDS: 128 эл, 1,6-8,0 МГц

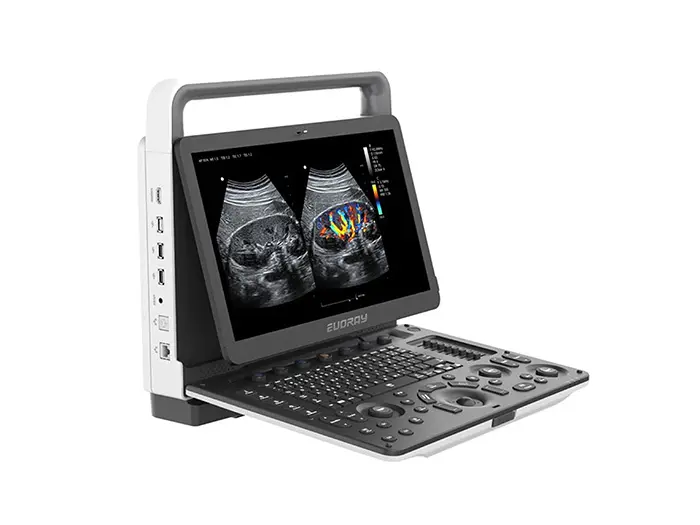

2. Датчики для Evoray USP 70:

• Датчик ультразвуковой конвексный 3C5MD: 128 эл, 1,0-9,0 МГц
• Датчик ультразвуковой конвексный 3C5PDS: 128 эл, 1,0-7,5 МГц
• Датчик ультразвуковой линейный 8L4PF: 192 эл, 3,5-16,0 МГц
• Датчик ультразвуковой линейный 7L4PDS: 128 эл, 4,2-15,0 МГц
• Датчик ультразвуковой микроконвексный 6C1PD: 128 эл, 3,5-12,0 МГц
• Датчик ультразвуковой фазированный ЗР2РА: 64 эл, 1,0-6,5 МГц
• Датчик ультразвуковой фазированный 5Р1РА: 64 эл, 2,5-13,0 МГц
• Датчик ультразвуковой фазированный 2Р2МА: 64 эл, 3,6-6,0 МГц
• Датчик ультразвуковой внутриполостной 6E1PDS: 128 эл, 2,5-13,0 МГц
• Датчик ультразвуковой 4D-объемный 4V4CDS: 128 эл, 1,6-8,0 МГц

Работа с данными и интеграция

Аппараты EVORAY USP поддерживают стандарт DICOM 3.0, включая:

• хранилище DICOM - отправка изображения и данных о пациенте на сервер для удаленного хранения
• печать DICOM - отправка изображений на печать на удаленный принтер сервера DICOM
• рабочий список DICOM - для запроса/извлечения хранящейся на сервере информации о пациенте
• DICOM MPPS - для отправки статуса исследования пациента на сервер MPPS, позволяет другим системам своевременно получать информацию о статусе исследования
• запрос/извлечение DICOM - извлечения данных о пациенте с сервера для получения данных по другим исследованиям по данному пациенту
• структурированный отчет - отправка на сервер DICOM структурированного отчета с изображениями

Преимущества сканеров EVORAY на платформе uSEED в клинической практике

Качество визуализации и точность диагностики

1. Меньше артефактов и шума благодаря технологиям SRI и SCI.
2. Выше контрастность и детализация за счёт гармонических режимов.
3. Адаптивная оптимизация изображения под конкретную клиническую задачу и тип пациента.
4. Использование метаданных для постобработки: возможность пересмотреть сложный случай и доработать визуализацию по сохранённым данным.

Мобильность и работа вне кабинета

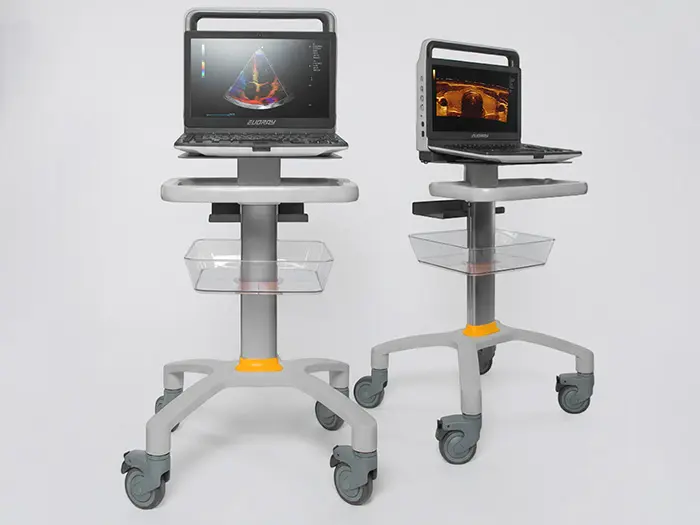

1. Компактный формат и удобство транспортировки - аппарат легко перемещать не только между кабинетами, но и на выезде.
2. Быстрый старт и готовность к работе в условиях ограниченного времени.
3. Автономность: аппарат оснащен встроенной батареей, благодаря которой можно работать без подключения к сети до 115 минут, а защитный кейс позволяет безопасно перевозить сканер и аксессуары, защищая оборудование от ударов при перемещениях и выездной работе.
4. Универсальность на выездах - один аппарат закрывает широкий круг задач на месте оказания помощи.

Эффективность работы врача

1. Автоматизированные измерения сокращают время исследования и повышают воспроизводимость результатов.
2. Интуитивный интерфейс для комфортной работы врача.
3. Расширенные инструменты постобработки для удобной интерпретации и документирования.

Экономика и эксплуатация

1. Энергоэффективность платформы uSEED помогает снижать эксплуатационные затраты.
2. Надёжная работа при длительной нагрузке благодаря эффективному режиму охлаждения.
3. Универсальность применения в разных клинических направлениях и потоковых сценариях.

Будущие перспективы развития сканеров EVORAY на платформе uSEED

Интеграция искусственного интеллекта

Архитектура платформы uSEED с её мощными GPU-ресурсами идеально подходит для интеграции алгоритмов машинного обучения.

• Автоматическое распознавание патологий
• Интеллектуальная оптимизация параметров сканирования
• Предиктивная диагностика

Телемедицинские возможности

Поддержка современных протоколов передачи данных открывает перспективы для:

• Удаленного консультирования
• Образовательных программ

Заключение

Мы рассмотрели портативные ультразвуковые сканеры EVORAY USP и ключевые преимущества платформы uSEED в реальной клинической практике. За счёт продуманной обработки сигнала, технологий улучшения визуализации и возможностей постобработки врач получает более стабильное изображение и уверенность в измерениях. Автоматизация рутинных действий и удобная логика управления помогают работать быстрее и сохранять качество исследований при высокой нагрузке. Отдельное преимущество — мобильность: аппарат удобно использовать не только в кабинете, но и при обследованиях на месте, в отделениях и на выезде. EVORAY USP — практичный и современный выбор для клиник и специалистов, которым нужен портативный УЗИ-сканер без компромиссов.
