EVORAY USP 70 — старшая модель в линейке портативных ультразвуковых сканеров Evoray. Она разработана для расширенных клинических задач ультразвуковой диагностики и ориентирована на медицинские учреждения и специалистов, которым требуется портативное решение с более широкими возможностями анализа изображения и допплеровских исследований.

Система имеет действующее регистрационное удостоверение, что подтверждает её качество, безопасность и эффективность, и допущена к применению в медицинских учреждениях на территории Российской Федерации.

Выгодные комплекты

Комплект для гинекологии

Комплект для кардиологии

Комплект для радиологии

-18%

Портативный УЗИ аппарат EVORAY USP 70

-18%

Конвексный датчик EVORAY 3C5PDS

-18%

Линейный датчик EVORAY 7L4PDS

-18%

Трансвагинальный датчик EVORAY 6E1PDS

Специальная цена за комплект:

от 1 000 000 ₽*

Всего позиций: 4

Получить КП

-18%

Портативный УЗИ аппарат EVORAY USP 70

-18%

Конвексный датчик EVORAY 3C5PDS

-18%

Линейный датчик EVORAY 7L4PDS

-18%

Секторный фазированный датчик EVORAY 3P2PA

Специальная цена за комплект:

от 1 000 000 ₽*

Всего позиций: 4

Получить КП

-7%

Портативный УЗИ аппарат EVORAY USP 70

-7%

Конвексный датчик EVORAY 3C5PDS

-7%

Линейный датчик EVORAY 7L4PDS

-7%

Трансвагинальный датчик EVORAY 6E1PDS

-7%

Секторный фазированный датчик EVORAY 3P2PA

Специальная цена за комплект:

от 1 200 000 ₽*

Всего позиций: 5

Получить КП

Описание

Общая концепция и конструктивное исполнение

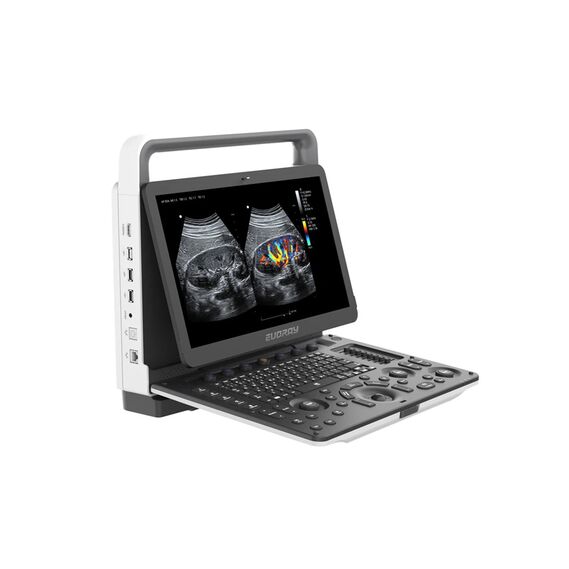

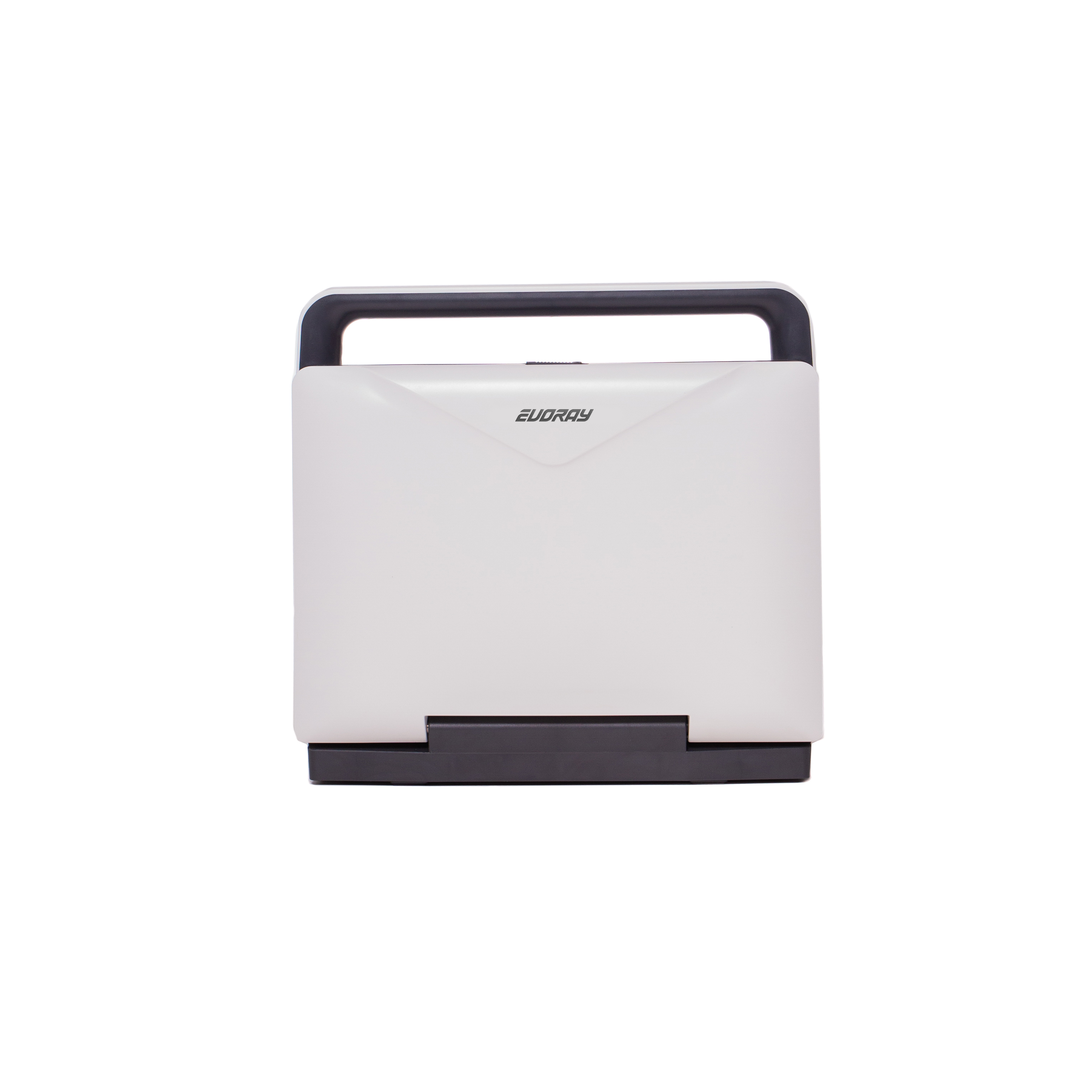

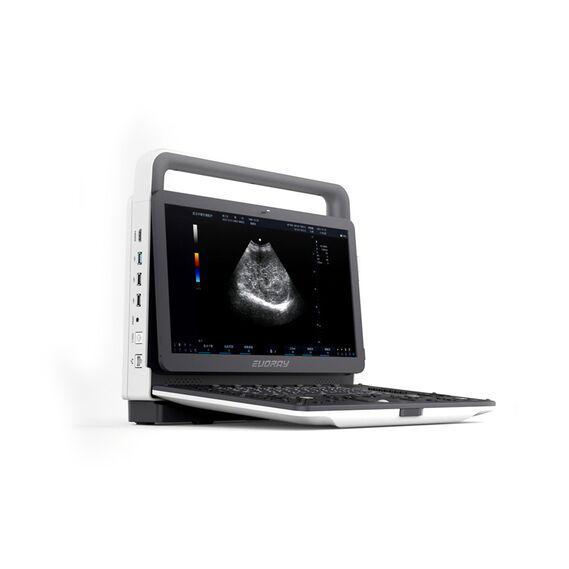

EVORAY USP 70 выполнен в формате компактной портативной консоли массой около 7 кг с широкой диагональю экрана и вместительным хранилищем 1 Тб. Аппарат предназначен для эксплуатации в стационарных, амбулаторных и мобильных условиях, благодаря своему акценту на стабильность работы, воспроизводимость результатов и удобство повседневного использования.

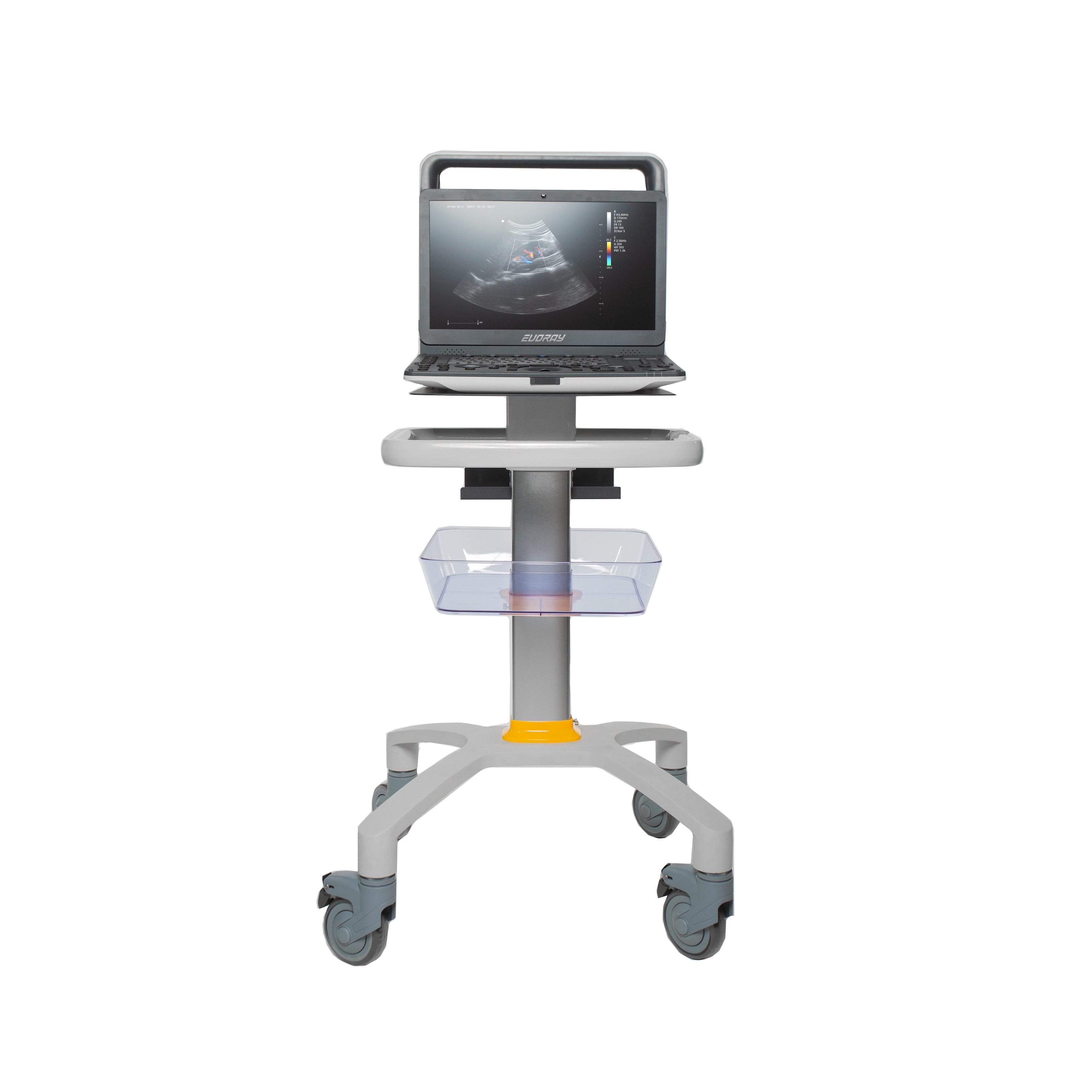

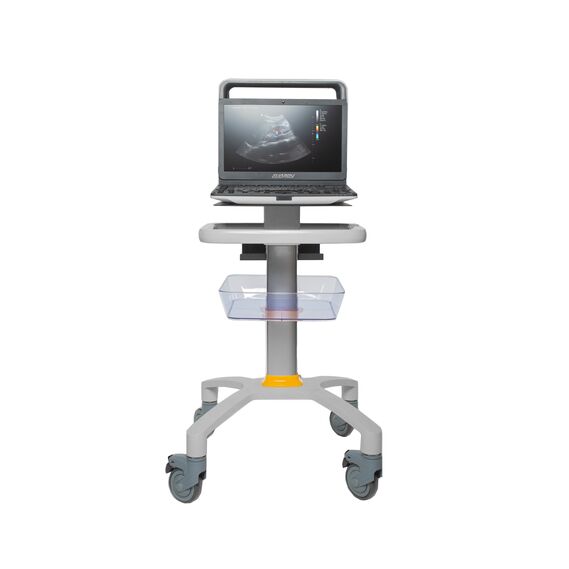

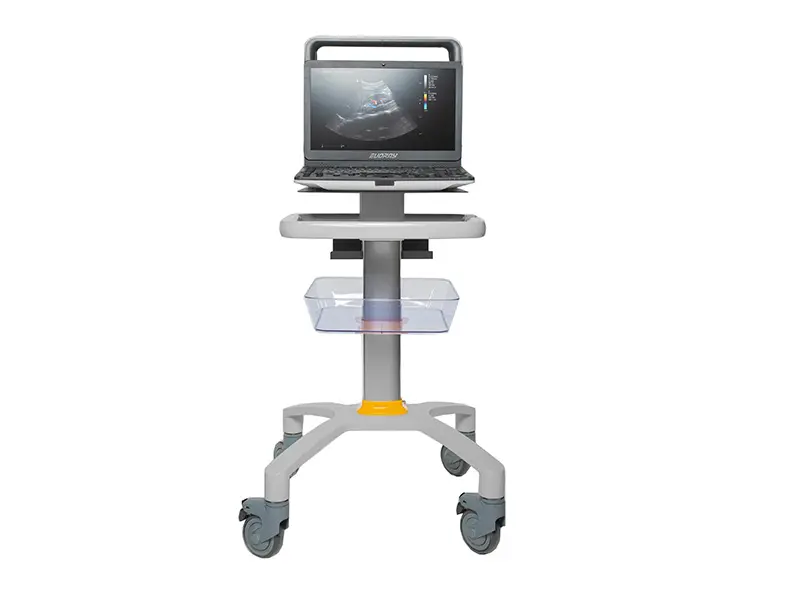

Конструкция предусматривает различные варианты размещения и транспортировки: установка на тележке, переноска в защитном чемодане, работа от сети или от встраиваемой аккумуляторной батареи (опция). Время выхода системы в рабочий режим не превышает 60 секунд, что позволяет использовать аппарат при интенсивном потоке исследований и в выездной практике.

Панель управления и интерфейс системы выстроены с учётом клинических сценариев и обеспечивают уверенную работу без длительного обучения персонала.

Диагностические режимы и расширенные возможности визуализации

EVORAY USP 70 поддерживает полный набор ультразвуковых и допплеровских режимов, применяемых в рутинной и специализированной диагностике. В системе реализованы:

цветовой и энергетический допплер
импульсно-волновой и постоянно-волновой допплер
панорамное сканирование и ExFOV (Extended Field of View)

M-режим, анатомический M-режим

3D/4D-визуализация при использовании объёмных датчиков

Тканевой допплер (TDI)

B-режим, 2B / 4B

Датчики и конфигурация

В отличие от младшей модели EVORAY USP 30, флагманский сканер USP 70 комплектуется обновлённой линейкой датчиков, которая расширяет диагностические возможности системы и помогает получать ещё более чёткое, контрастное и детализированное изображение — особенно в сложных клинических случаях и при работе на разных глубинах сканирования.

Конвексный датчик 3C5MD

Рабочая полоса частот: 1,0–9,0 МГц
Количество элементов: 128
Радиус кривизны: 50 мм
Применение: абдоминальные исследования (органы брюшной полости и забрюшинного пространства), общая диагностика.

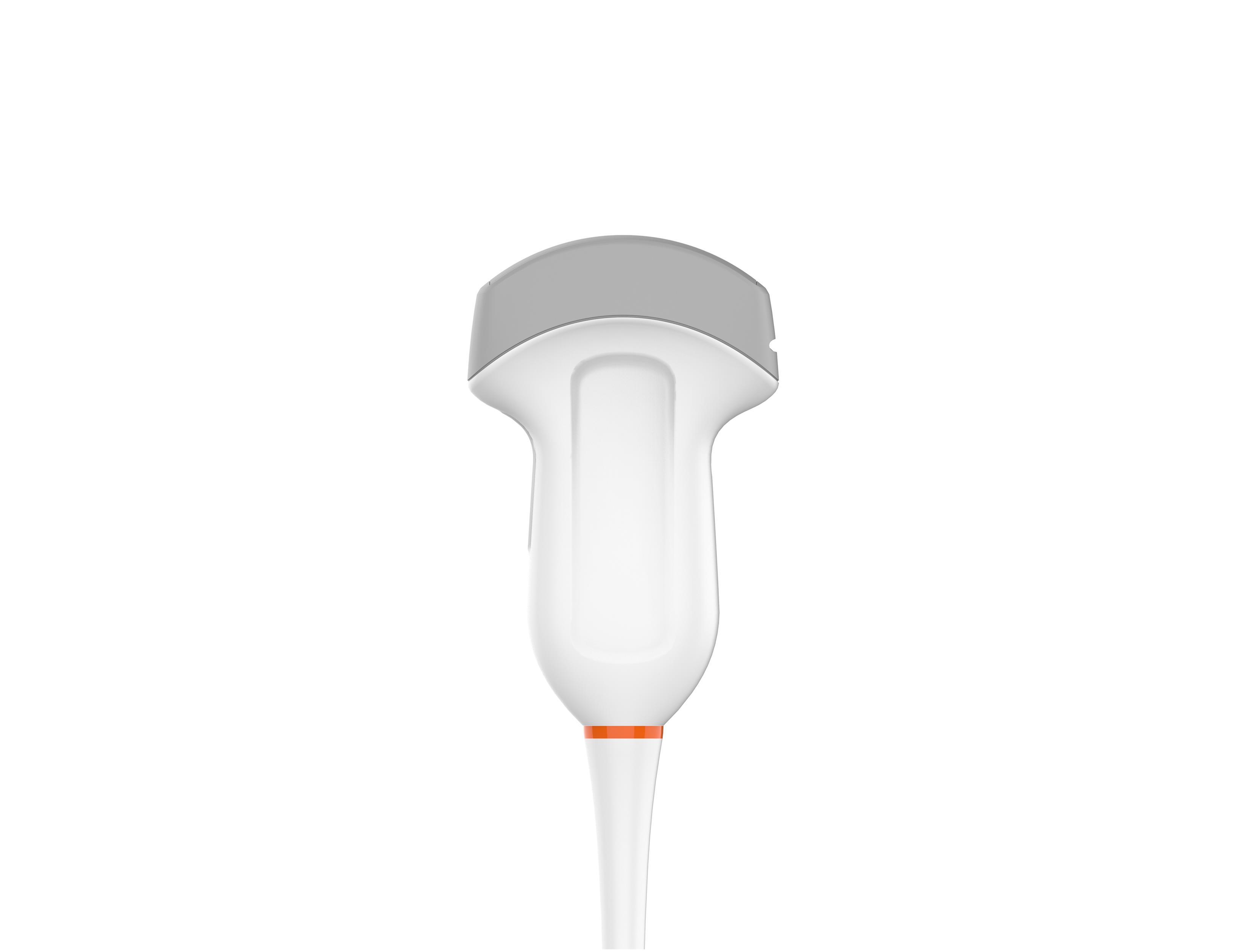

Конвексный датчик 3C5PDS

Рабочая полоса частот: 1,0–7,5 МГц
Количество элементов: 128
Радиус кривизны: 50 мм
Применение: абдоминальные исследования (органы брюшной полости и забрюшинного пространства), общая диагностика.

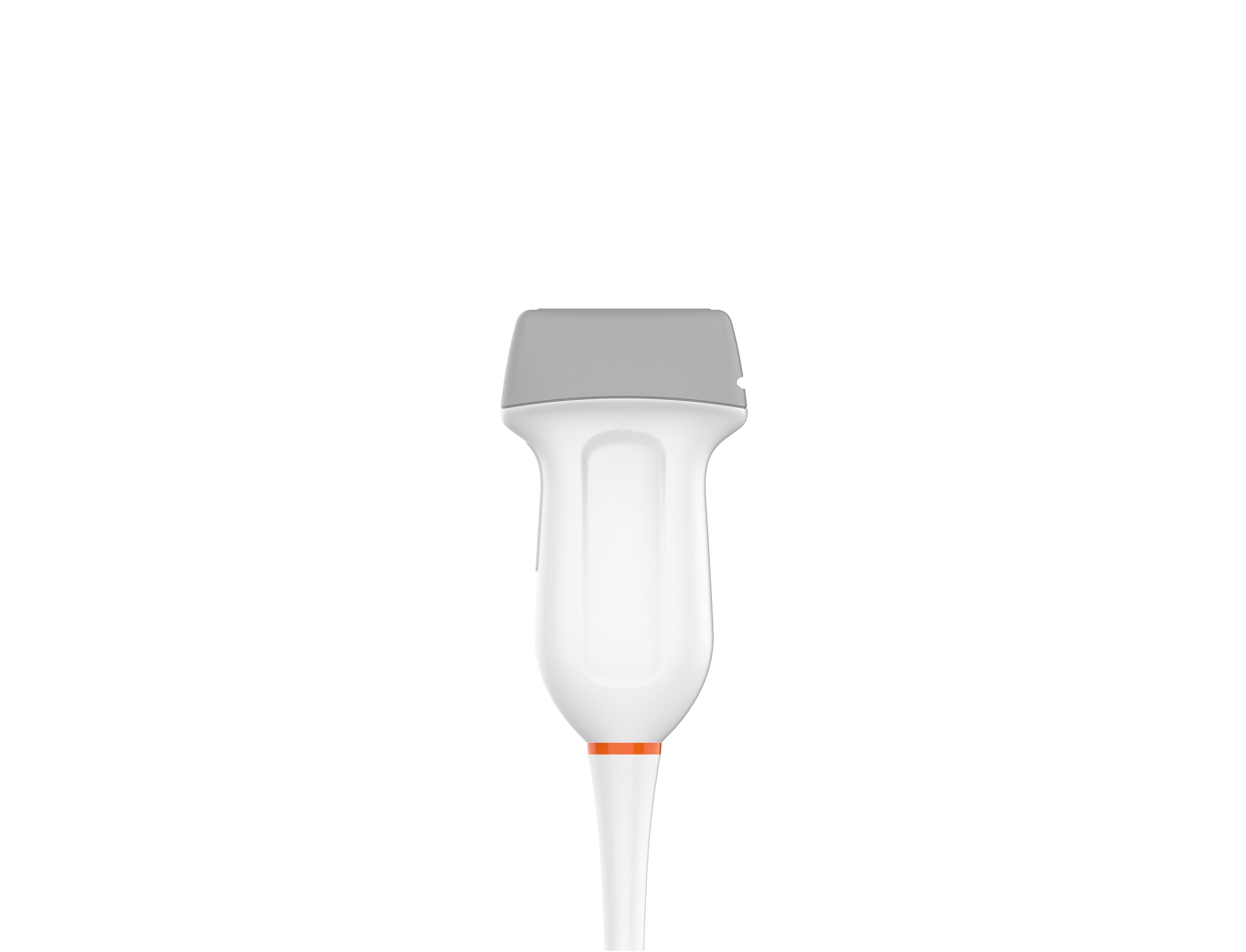

Линейный датчик 7L4PDS

Рабочая полоса частот: 4,2–15,0 МГц
Количество элементов: 128
Апертура: 38 мм
Применение: сосуды (в т.ч. сонные артерии), поверхностные органы (ЩЖ, молочные железы), периферические нервы, MSK, ортопедия, яички, лёгочная диагностика, педиатрическая абдоминальная диагностика.

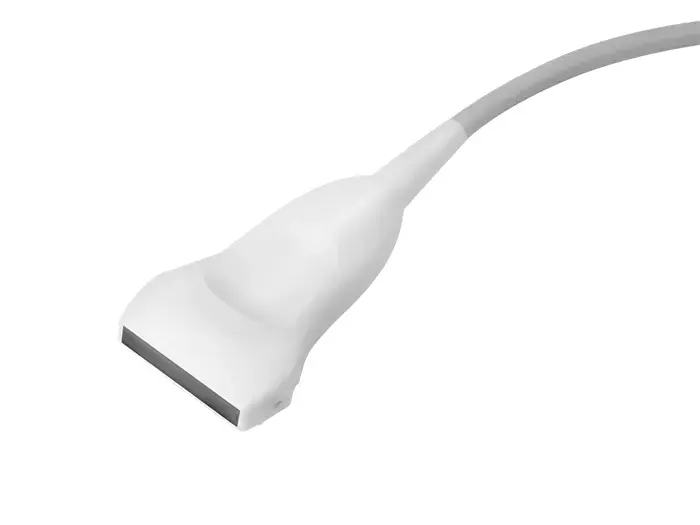

Линейный датчик 8L4PF

Рабочая полоса частот: 3,5–16,0 МГц
Количество элементов: 192
Апертура: 38 мм
Применение: сосуды (в т.ч. сонные артерии), поверхностные органы (ЩЖ, молочные железы), периферические нервы, MSK, ортопедия, яички, лёгочная диагностика, педиатрическая абдоминальная диагностика.

Секторно-фазированный датчик 2P2MA

Рабочая полоса частот: 1,0–6,5 МГц
Количество элементов: 64
Применение: кардиология взрослых и детей, транскраниальные исследования (TCI), абдоминальные исследования.

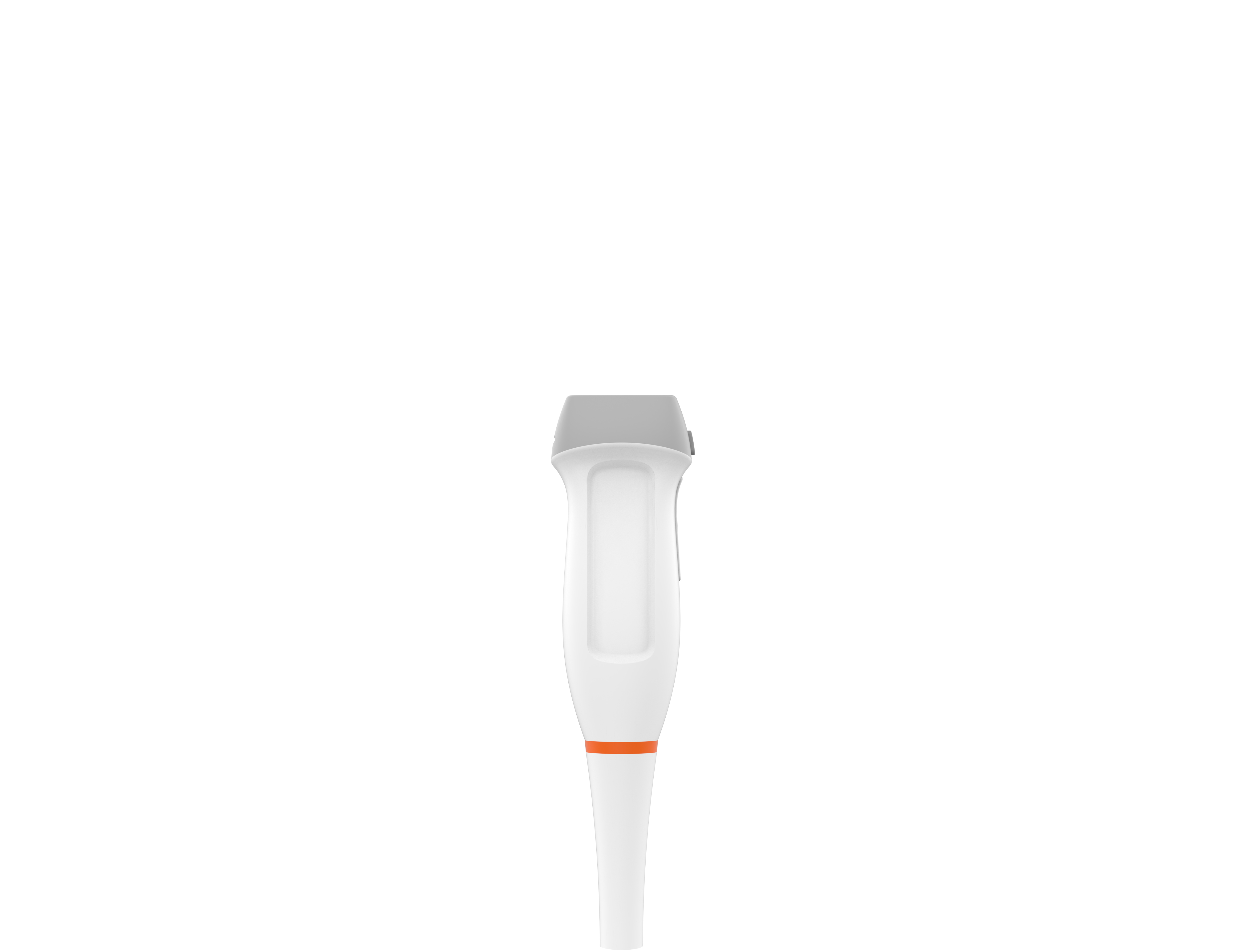

Секторно-фазированный датчик 3P2PA

Рабочая полоса частот: 1,0–6,5 МГц
Количество элементов: 64
Применение: кардиология взрослых и детей, транскраниальные исследования (TCI), абдоминальные исследования.

Объёмный датчик 4V4CDS

Рабочая полоса частот: 1,6–8,0 МГц
Количество элементов: 128
Применение: 3D/4D в акушерстве, 3D-визуализация абдоминальных структур.

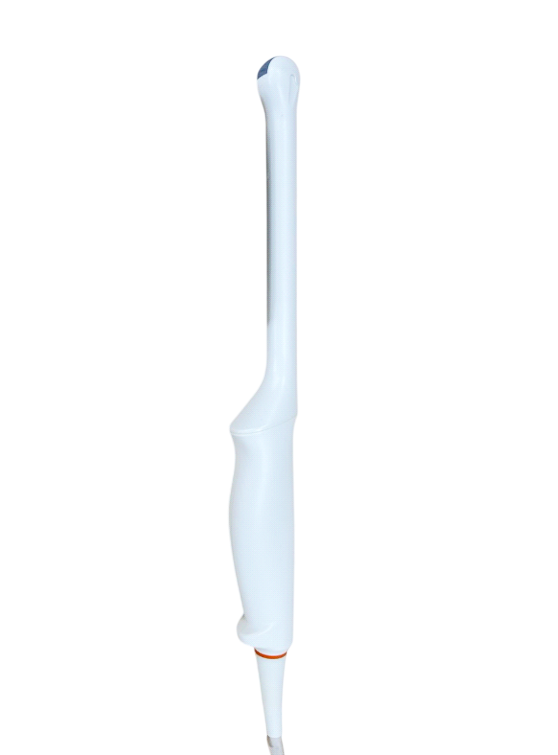

Трансвагинальный датчик 6E1PDS

Рабочая полоса частот: 2,5–13,0 МГц
Количество элементов: 128
Радиус кривизны: 10 мм
Применение: акушерство и гинекология, диагностика предстательной железы, исследования тазового дна.

Микроконвексный датчик 6C1PD

Рабочая полоса частот: 3,5–12,0 МГц
Количество элементов: 128
Применение: педиатрическая абдоминальная диагностика, педиатрическая кардиология, транскраниальные исследования у детей

Области применения

Согласно назначению производителя, EVORAY USP 70 применяется в следующих направлениях ультразвуковой диагностики:

Акушерство;
Гинекология;
Исследования брюшной полости(печень, почки, селезенка, желудок и кишечник, поджелудочная железа, мочевой пузырь, желчный пузырь и т.д.);
Педиатрия;
Малые органы (щитовидная и паращитовидная железы, яички, простата, молочная
железа, околоушная железа и лимфа);
Ортопедия;
Кардиология;
Сосудистая система;
Урология;
Нервная система.

Работа с данными и интеграция

Система поддерживает сохранение статических изображений и видеоклипов, формирование и просмотр отчётов, а также экспорт данных на USB-накопители. Реализована поддержка сетевых интерфейсов и стандарта DICOM, что обеспечивает передачу исследований на внешние серверы и рабочие станции и упрощает интеграцию аппарата в информационную инфраструктуру медицинского учреждения.

Точность визуализации и измерений

EVORAY USP 70 оснащён комплексом технологий адаптивной оптимизации изображения, направленных на повышение диагностической информативности:

One Key Imaging Auto Optimization - автоматическая оптимизация изображения по нажатию одной клавиши,
EFOV (Extended Field of View) - расширение сектора обзора на конвексных и микроконвексных датчиках, трапециевидное сканирование на линейных датчиках,
Tissue Specific Imaging (TSI) - оптимизация изображения в зависимости от визуализируемой ткани. Интеллектуальная адаптация алгоритма шумоподавления, автоматическая дифференцированная обработка различных зон: ткань органа, граница структур, анэхогенные участки.
Tissue Harmonic Imaging (THI) - тканевая гармоника обеспечивает повышение качества визуализации.
Frequency Composite Imaging (FCI) - частотный компаундинг обеспечивает повышение качества визуализации за счет объединения в одно изображение нескольких изображений, полученных на разных частотах излучения.
наличие 3 опорных частот в основном режиме и 4 в режиме гармонического сигнала обеспечивают возможность для получения качественного изображения на разных глубинах исследований,
HPRF (высокая частота повторения импульсов) обеспечивает измерение более высоких скоростей кровотока на глубине
RawData – возможность работы с «сырыми данными», изменение параметров визуализации на замороженном изображении
8 скоростей воспроизведения кинопетель

Адаптивная пространственная фильтрация изображений — zonClear

Spatial Compound Imaging

SCI - пространственный компаундинг обеспечивает подавление артефактов при исследовании.

Гармоническая визуализация с инверсией импульса PIHI

Speckle Reduction Imaging

SRI - режим подавления зернистости в В-изображении

Автоматическое измерение толщины комплекса интима-медиа. IMT

Zclear

Zclear - отслеживание специфические сигналы от различных краев ткани в режиме реального времени для улучшения границы и контура, одновременно отслеживая каждый пиксель для оптимизации сигнала от ткани; эффективно устраняет шум и идеально формирует изображения границ ткани и двумерную визуализацию с улучшенным контрастом

Преимущества EVORAY USP 70

Флагманский аппарат из линейки Evoray: обновленный набор датчиков, большое количество встроенных функций и вместительное хранилище данных
Два режима эксплуатации в одной системе: USP 70 может применяться как стационарная ультразвуковая система в кабинете на тележке, так и как переносной диагностический комплекс для обследований по отделениям и выездной работы.
Конфигурируемая платформа под клинические задачи: поддержка широкой номенклатуры датчиков обеспечивает закрытие различных анатомических областей и направлений (органы брюшной полости, сосуды, кардио, акушерство и гинекология, малые органы и т.д.).
Допплерография и количественная функциональная оценка: полный набор допплеровских режимов и встроенный пакет измерений/ позволяют проводить объективную оценку состояния пациента, выполнять стандартные измерения, формировать протокол и сохранять результаты в базе данных исследования.
Стабильность и воспроизводимость визуализации: аппарат обеспечивает предсказуемое качество изображения от исследования к исследованию за счёт контролируемых параметров формирования сигнала и инструментов оптимизации, повышающих диагностическую информативность и сопоставимость данных.
Официальное применение в РФ: регистрационное удостоверение позволяет уверенно внедрять аппарат в клинику, участвовать в закупках и работать без юридических рисков.

Характеристики

Тип

Портативный

Класс Высокий

Количество активных разъемов для датчиков 3

Поддерживаемые датчики

4D-датчик
Линейные
Конвексные
Микроконвексные
Секторные фазированные
Внутриполостные

Командный сенсорный дисплей Нет

Командный дисплей, диагональ Нет

Жесткий диск, Гб 1000

Подогреватель геля Да

Экран, "

15,6

B-режим, Двухмерное сканирование (B-mode, Brightness) Да

M-режим (M-Mode) Да

Цветной M-режим (Color M-mode) Да

Дуплексное сканирование (В + В, В + М, В + D) Да

Триплексное сканирование (В + D + CFM) Да

Трапециевидное сканирование/Виртуальный конвекс (Trapezoid/ExFOV/TP-View) Да

Панорамное сканирование (iScape View/Logiq View/Sie Scape) Да

Анатомический М-режим Да

Режим B-сканирования с отклонением угла (B steer) Да

Импульсно-волновой допплер (PW, Pulsed Wave Doppler) Да

Постоянно-волновой допплер (CW, Continuous Wave Doppler) Да

Цветовой допплер, ЦДК (CFM, CFA, Color Doppler) Да

Высокочастотный импульсный допплер (HFPW или HPRF) Да

Энергетический допплер (PD Power Doppler, Energy Doppler) Да

Направленный энергетический допплер (DPD, Directional Power Doppler) Нет

Двунаправленный энергетический допплер (DPDI) Нет

Трехмерный режим Да

Тканевой допплер (TDI, TVI, TEI, TVD и TVM) Да

Недопплеровская визуализация кровотока (B-flow) Нет

Режим полной автоматизации (Smart Doppler) Нет

Автоматическая подстройка рамки допплера (Smart Track) Нет

Компрессионная эластография (NTE, Elasto) Да

Эластография сдвиговой волной/Эластометрия (STE/STQ) Нет

Трехмерная реконструкция методом свободной руки (Smart3D™, FreeHand 3D) Да

Объемное сканирование (4D, Real-time 3D) Да

Трехмерная реконструкция ЦДК (Color 3D) Нет

Режимы акустической прозрачности 3D (3D transparency modes, Smart Scenes 3D) Нет
